DUPLEXORES?

Voy a quitar el velo que cubre el tema de los duplexores…

Sobre este tema hay como un hermetismo sobre el dispositivo pasivo como también hay historias urbanas sobre el

Para empezar vamos a filosofar con ayuda de un diccionario busquemos el termino DI y lo que nos dice es que este se utiliza como dos veces, doble, y la el prefijo Du significa doble o dos busquemos plex lo que significa de la palabra latina plexo, un entretejido, disposición de piezas, una red, ( esto lo busque anoche en el diccionario de mi hijo) jejej bueno lo que podemos ver es que el significado es el mismo pero en la practica son dos cosas distintas, cúando desimos duplexor inmediatamente se nos forma en la mente la típica caja de aluminio que se sirve para poner una antena pero su funcionamiento va mas allá que simplemente ahorrar en mas cable y otra antena, si ponemos en la balanza el precio de un tiron de cable mas otra antena veremos que los costos no llegan ni a la mitad del precio de un artilugio de esos, pongamos esto de una forma fácil los duplexores tienen 3 funciones

1)desempeñar a diario en un sitio donde hay mas antenas y se producen interferencia de forma natural o por el hombre, el dúplex tiene que velar por que nuestros equipos no interfieran al vecino y el vecino no nos interfiera (claro que esa no es solo labor del dúplex pero contribuye bastante)

2)libra una batalla interna por que nuestros 2mV de RX no sean interferidos por los XY cantidad de mV que genera el TX.

3)El es un combinador de 3 conectores donde en una colocamos el RX, en otro el TX y por ultimo la antena, definitivamente no debe de ser un trabajo fácil,

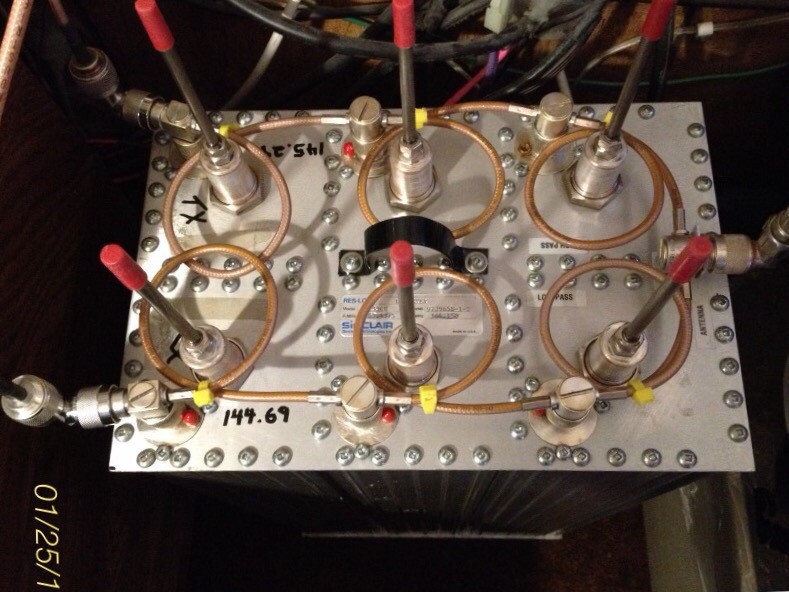

Como todos habrán escuchado los dúplex estan compuestos de cavidades resonantes,  Que es una cavidad resonante se preguntaran algunos? Les voy a poner el ejemplo de una trompeta fabricada en bronce, al soplar podemos obtener distintas notas o frecuencias de respuesta sin necesidad de accionar las válvulas, lo mismo pasa dentro de nuestra cavidad le inyectamos rf y esta resuena en su interior a la frequencia.

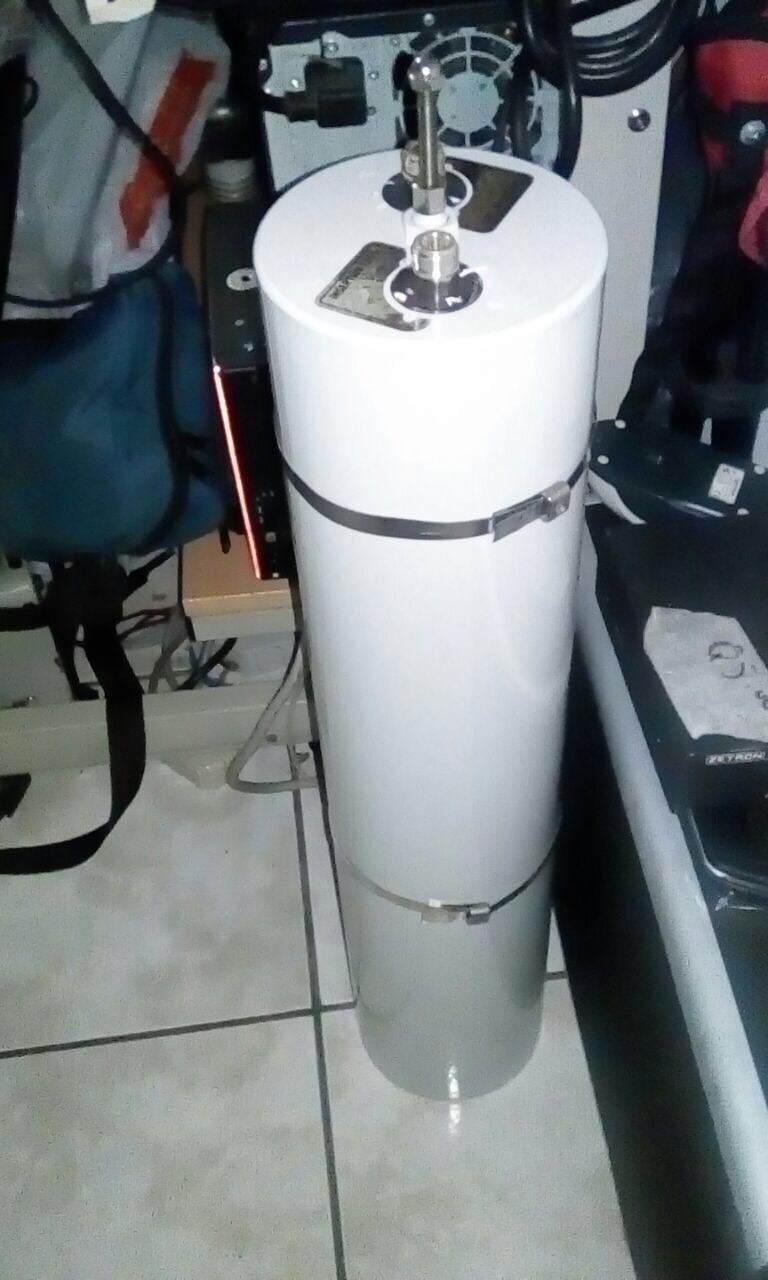

Hay 3 formas de inyectar señal por medio de loop, por acoplamiento de puente y por sonda, la de loop es la mas utilizada en el mercado aunque las otras dos formas funcionan bien, existe un mito urbano en que dicen que los mejores duplexores son los tubulares, en su oportunidad pregunte a el fabricante si esto era cierto y la respuesta fue, el desempeñó de los dúplex incide por la calidad de materiales utilizados en la construcción ellos fabrican tubulares cuadrados y de extrusión como le denominan y todos funcionan de forma parecida asi que es solo un mito urbano que hay algunos que son fabricados bajo pedido y con características especiales esa es otra historia, ellos en particular trabajan mas los de forma rectangular o cuadrada pero según comento era por cuestión de aprovechamiento de espació. Aqui otro mito urbano que es casi milenario El tamaño importa? Y la respuesta es si importa, la señal al momento de entrar en la cavidad se convierte en onda electromagnética y esta se adhiere a las paredes de la cavidad al haber poco espacio se vuelve complicado adentro de esta afectando la separación y el aislamiento bajando considerablemente su desempeñó en un sitio plagado de interferencia, por lo mismo no se aconseja poner de los denominados chinos o tipo procom en sitios donde la interferencia es grande a menos que? se modifique su funcionamiento pero esto implica gastar mas, otro mito urbano el cual a sido plasmado en manuales es que el duplexor vuelve la comunicacion fullduplex eso no es posible para que nuestros equipos sean fullduplex necesita que el radio sea diseñado para tal fin y dentro de este tener un duplexor dedicado, nuestras comunicaciones serán por mucho tiempo halfduplex. Falta mas que hablar sobre el tema como también mencionar los parientes cercanos como lo son los combinadores, combinadores híbridos y los duplexores.

Espero les sea de utilidad lo compartido, si les gusto darle like jajaja saludos 73s

Ender TG9NEW
